| Техническая характеристика котла | ||
| Параметр | Размерность | Значение |
| Топливо | - | Уголь |
| Номинальная мощность | МВт (Гкал) | 11,63 (10) |
| Максимальное рабочее давление | МПа (кг/см2) | 2,5(25) |
| Манимальное давление на выходе из котла | МПа (кг/см2) | 1 (10) |
| Гидравлическое сопротивление | Мпа | 1,5 |
| Температура теплоносителя вх./вых. | °С | 70/110 |
| Расход воды | м3/час | 249 |
| Температура уходящих газов за котлом | °С | 180 |
| Расчетный КПД | % | 85 |
| Расход расчетного топлива (при Qri =5400 ккал/кг) | кг/ч | 2180 |
| Расход воздуха | н.м3/ч | 18900 |
| Масса котла | кг | 42500 |
| Масса котла с учётом воды | кг | 47000 |

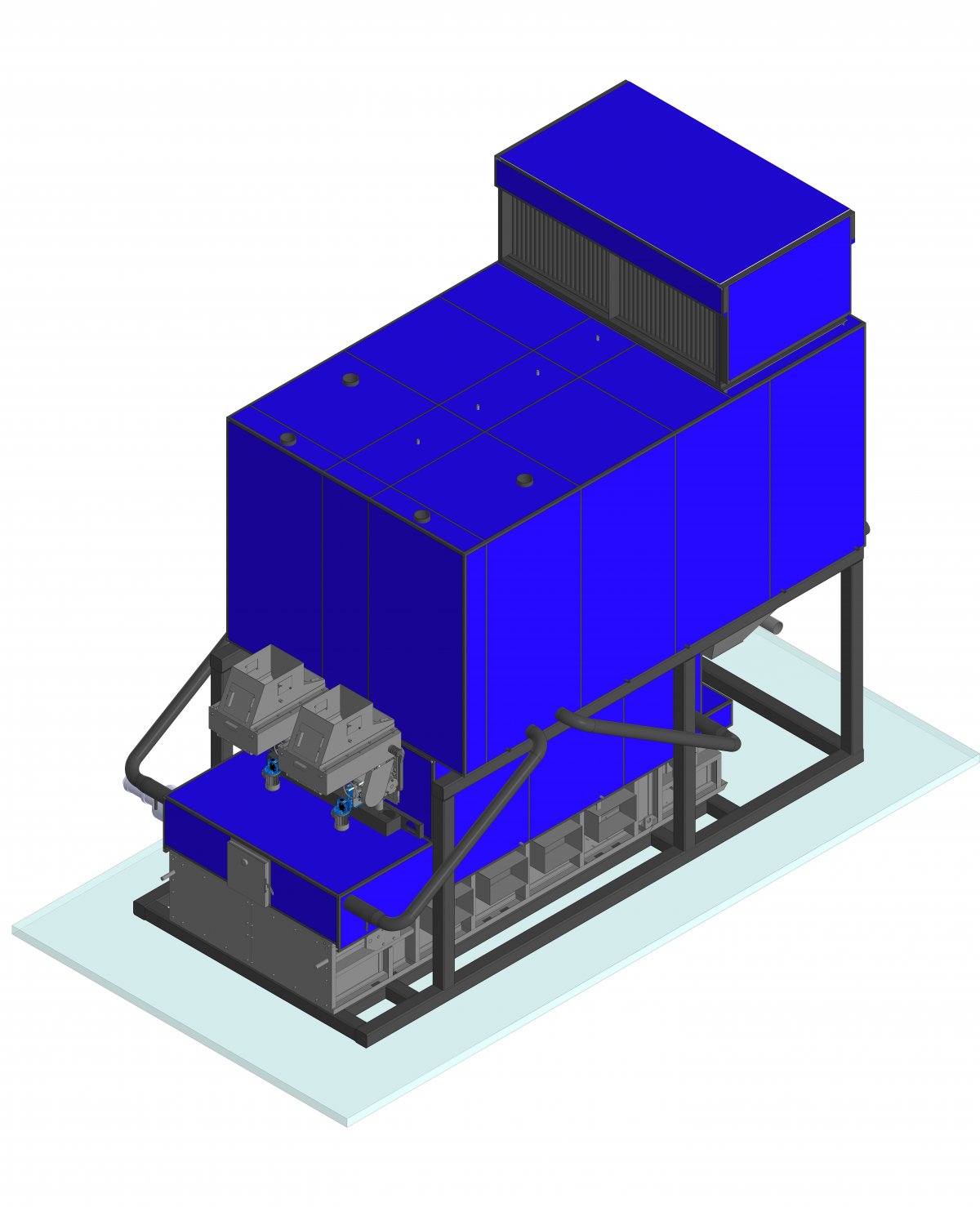

Котел водогрейный КВ-В-11,63-110 производительностью 11,63 (10) МВт (Гкал/ч) с температурой теплоносителя на выходе до 110 °С выпускается с механической подачей топлива.
Котел водогрейный КВ-В-11,63-110, работающий на угле, предназначен для отопления бытовых, промышленных и других помещений, оборудованных местным и центральным отоплением, для горячего водоснабжения и подачи тепла на технологические нужды.
Котлоагрегат состоит из блока котла теплоизолированного в обшивке и короба поворотного, который устанавливается на блок котла при монтаже.
Блок котла – это изделие полной заводской готовности, включающее в себя трубную систему котла в обшивку и теплоизоляции.
Состав котельного агрегата. Газоплотная трубная система котла, система дутья, топочное устройство, питатель топлива и вспомогательное оборудование (тягодутьевые машины, комплект автоматики и т. д.).
Трубная система котла состоит из радиационной и конвективной поверхностей нагрева. Радиационная поверхность нагрева образуется двумя боковыми, потолочным, фронтовым и задним экранами, выполненными из труб. Проем для подачи топлива выполнен на фронтовой панели.
Конвективная поверхность нагрева выполнена из параллельно установленных в шахматном порядке пакетов змеевиков.
Циркуляция воды в котле организована по многоходовой схеме, необходимое направление теплоносителя осуществляется путем установки во внутреннем объеме коллекторов экранов разделительных перегородок.
Котел комплектуется котельно-вспомогательным оборудованием, полный перечень которого определяется в ходе проектирования в зависимости от технических условий:
Тягодутьевые машины
