Воздухонагревательная установка для зерносушилки

УСТАНОВКА ВОЗДУХОНАГРЕВАТЕЛЬНАЯ ДЛЯ СУШИЛОК ЗЕРНА НА ТВЁРДОМ ТОПЛИВЕ

Основное назначение теплогенератора (воздухонагревательной установки) – выработка тепловой энергии за счет сжигания сухих горючих сельскохозяйственных и древесных отходов типа шелухи, соломы, коры, щепы и нагрев воздуха, используемого в качестве сушильного агента в зерносушилках.

Теплопроизводительность модульных установок по нагреву сушильного агента от 1 до 5 МВт.

В воздухонагревательной установке нагрев воздуха осуществляется за счет косвенного нагрева в рекуператоре. Сушимое зерно не контактирует с продуктами сгорания.

Охлаждение элементов топки осуществляется теплоносителем в замкнутом на калориферы контуре. При уличном размещении системы циркуляционный контур заполняется антифризом.

ОСОБЕННОСТИ КОНСТРУКЦИИ

ПРЕДЛАГАЕМАЯ СХЕМА ЯВЛЯЕТСЯ УНИКАЛЬНОЙ И ИМЕЕТ СУЩЕСТВЕННЫЕ ПРЕИМУЩЕСТВА ПЕРЕД ИЗВЕСТНЫМИ ТЕПЛОГЕНЕРАТОРАМИ, РАБОТАЮЩИМИ НА ПРИРОДНОМ ГАЗЕ, ЛИБО С ПАРОВЫМ ТЕПЛОНОСИТЕЛЕМ ОТ КОТЕЛЬНОЙ, А ТАКЖЕ СЖИГАЮЩИМИ ТОПЛИВО В НЕОХЛАЖДАЕМЫХ ТОПКАХ И ПРЕДТОПКАХ:

1. В качестве топлива используются отходы основного производства, таким образом осуществляется их утилизация и достигается существенная экономия.

2. За счет использования двухступенчатого сжигания и рециркуляции дымовых газов предлагаемая схема имеет широкий диапазон по применяемым топливам и пригодна для любого топлива растительного происхождения с калорийностью 1,8-4,5 ккал/кг, выход летучих от 65 %, зольность и примеси до 10 %.

3. Высокий КПД, низкие потери с уходящими газами, так как в установке продукты сгорания не разбавляются холодным воздухом.

4. Пожаробезопасность и высокое качество сушимого зерна, поскольку продукты сгорания не смешиваются с сушильным агентом.

5. Высокая надежность и отсутствие шлакования, так как основные стадии сжигания – выход летучих и их сгорание – происходят в разных объемах.

6. Установка безопасна, так как не содержит взрывоопасных смесей и сосудов под давлением.

7. Теплогенератор полностью автоматизирован, все данные выводятся на панель управления.

8. Тепло, вырабатываемое установкой, может использоваться не только для нагрева сушильного агента, но и для отопления и нагрева воды.

9. Не требуется подключение газа (либо установка выпускается в двухтопливном варианте).

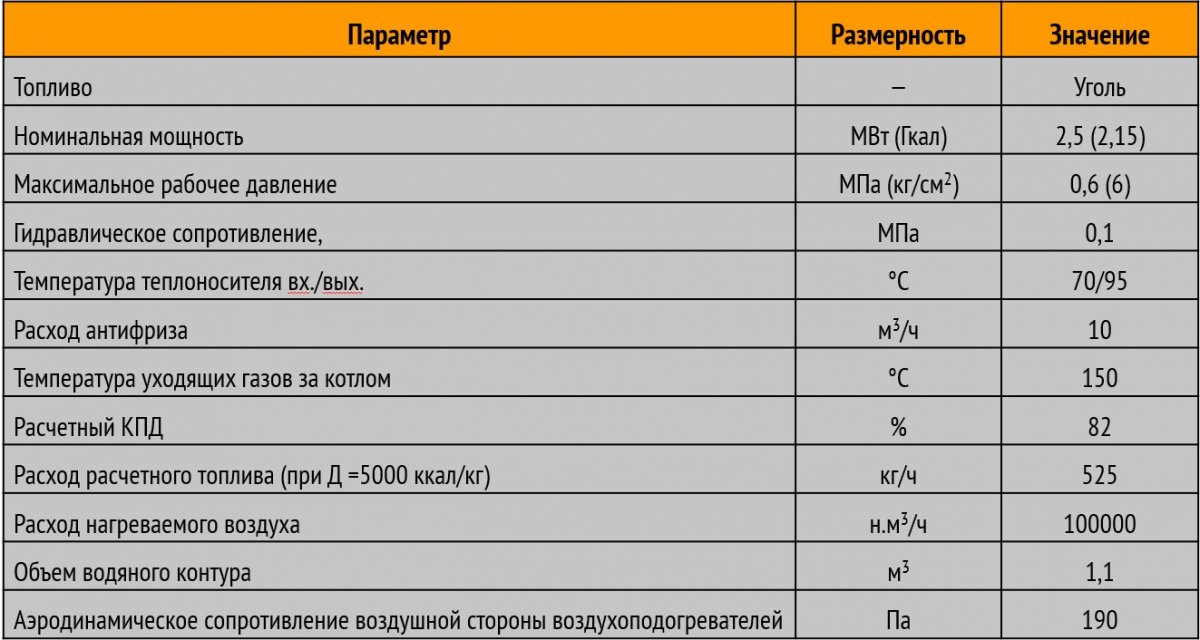

ХАРАКТЕРИСТИКИ УСТАНОВКИ



КОМПЛЕКТАЦИЯ

Воздухонагревательная установка поставляется транспортабельными блоками с оборудованием. Количество блоков и состав оборудования уточняется после составления технического задания.

РАБОТА УСТАНОВКИ

Работа воздухонагревательной установки осуществляется в автоматическом режиме с поддержанием заданной температуры сушильного агента. В теплообменнике установки осуществляется нагрев около половины от общего расхода сушильного агента (воздуха) до номинальной температуры 260оС. Далее сушильный агент смешивается с холодным воздухом для получения сушильного агента с требуемой в технологическом процессе температурой.

Например, после смешения нагретых 40 тыс. куб.м./час с температурой 260оС с холодным воздухом, при конечной температуре 100 оС, объемный расход составит 75 тыс. куб.м./час.

Топливо для установки

В качестве топлива в установку могут подаваться практически любые горючие отходы сельского и лесного хозяйства, фракция до 50 мм:

• лузга овса, гречихи, подсолнечника;

• сор, стебли, головки;

• древесная щепа, кора;

• солома;

• костра льна.

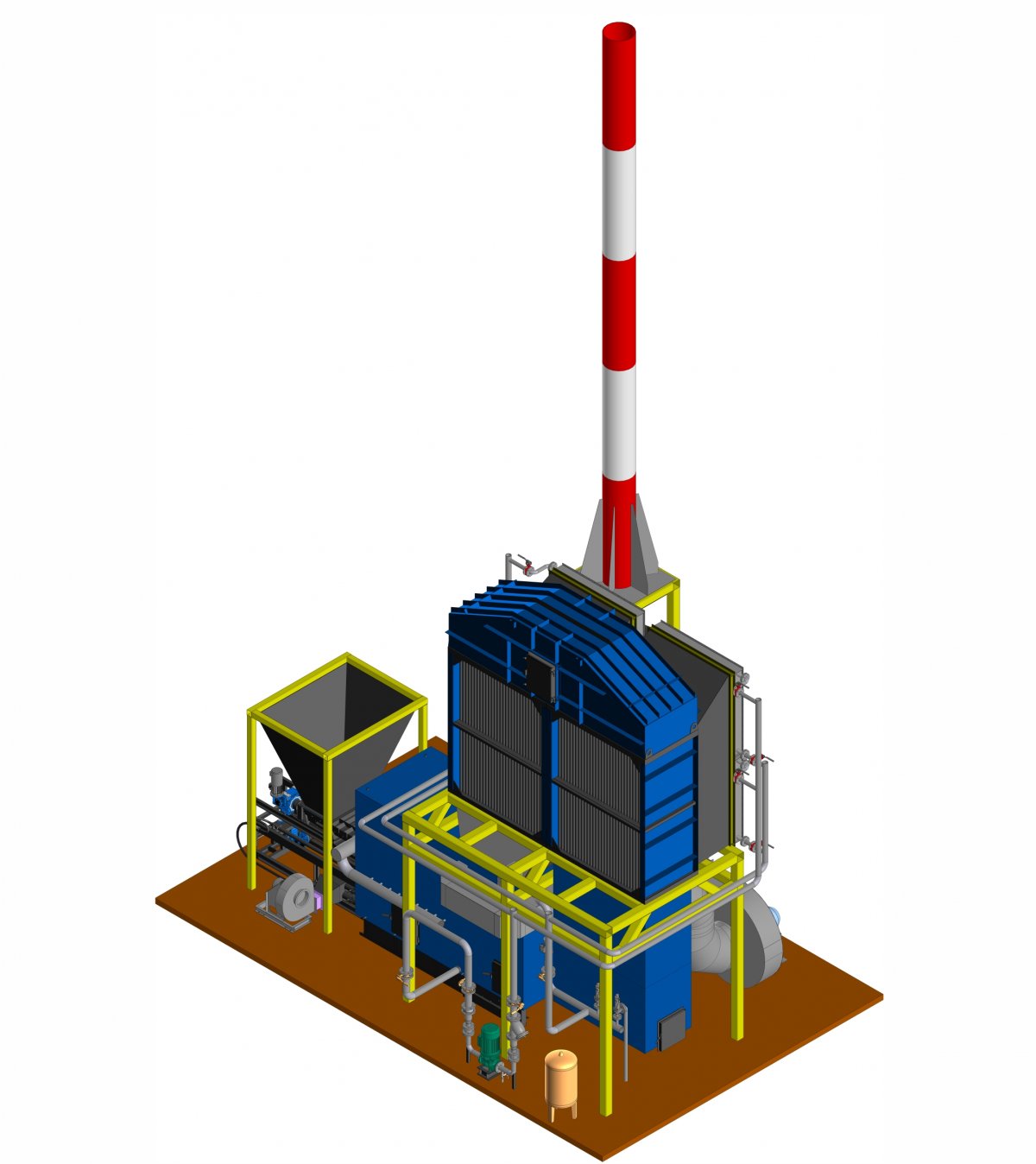

Рисунок 1 - Модель теплонегератора, вид общий
