Блочно-модульные котельные установки (БМКУ)

БЛОЧНО-МОДУЛЬНЫЕ КОТЕЛЬНЫЕ

Блочно-модульная котельная установка (БМКУ) – это отдельно стоящая котельная, состоящая из блоков технологического оборудования, размещенных в строительном модуле.

Компанией «ПроЭнергоМаш» разработаны и серийно выпускаются блочно-модульные твердотопливные (мультитопливные) котельные установки, предназначенные для организации автономного теплоснабжения. Блочно-модульный принцип обеспечивает возможность простого построения котельной необходимой мощности набором котельных и вспомогательных модулей максимальной заводской готовности.

БЛОЧНО-МОДУЛЬНЫЕ И МОДУЛЬНЫЕ КОТЕЛЬНЫЕ ПО СПОСОБУ ОТПУСКАЕМОГО ТЕПЛА И ПРЕДНАЗНАЧЕНИЮ МОЖЕТ БЫТЬ:

водогрейной (температура теплоносителя (воды) до 110°С и выше 110°С);
паровой (насыщенный пар, перегретый пар).

Водогрейные БМКУ комплектуются на базе котлов малой теплопроизводительности от 0,2 до 3,5 МВт.

Паровые БМКУ комплектуются на базе котлов паропроизводительностью от 1,0 до 2,5 т/ч.

Котельные с котлами мощностью до 0,63 МВт могут выпускаться полностью автоматизированными и работать без обслуживающего персонала при условии использования в качестве топлива сортированного угля (фото 1).

Модельный ряд автоматизированных блочно-модульных котельных имеет ограничение по мощности одного котлоагрегата не выше 0,63 МВт, тогда как блочно-модульные котельные с обслуживающим персоналом, могут оснащаться котлоагрегатами тепловой мощностью до 3,5 МВт. Сопутствующее оборудование и бытовые помещения могут размещаться в отдельном модуле или модулях.

Блочно-модульные котельные компонуются различным количеством котельных модулей, что позволяет обеспечить общую тепловую мощность водогрейной БМКУ до 42 МВт, паровой БМКУ до 15 т/ч. Помимо основного оборудования, по согласованию с Заказчиком, котельная комплектуется системой топливоподачи и шлакозолоудаления.

Фото 1 – Автоматизированная БМКУ тепловой мощностью 0,4 МВт на базе
двух котлов КВ-В-0,2-110, Красноярский край

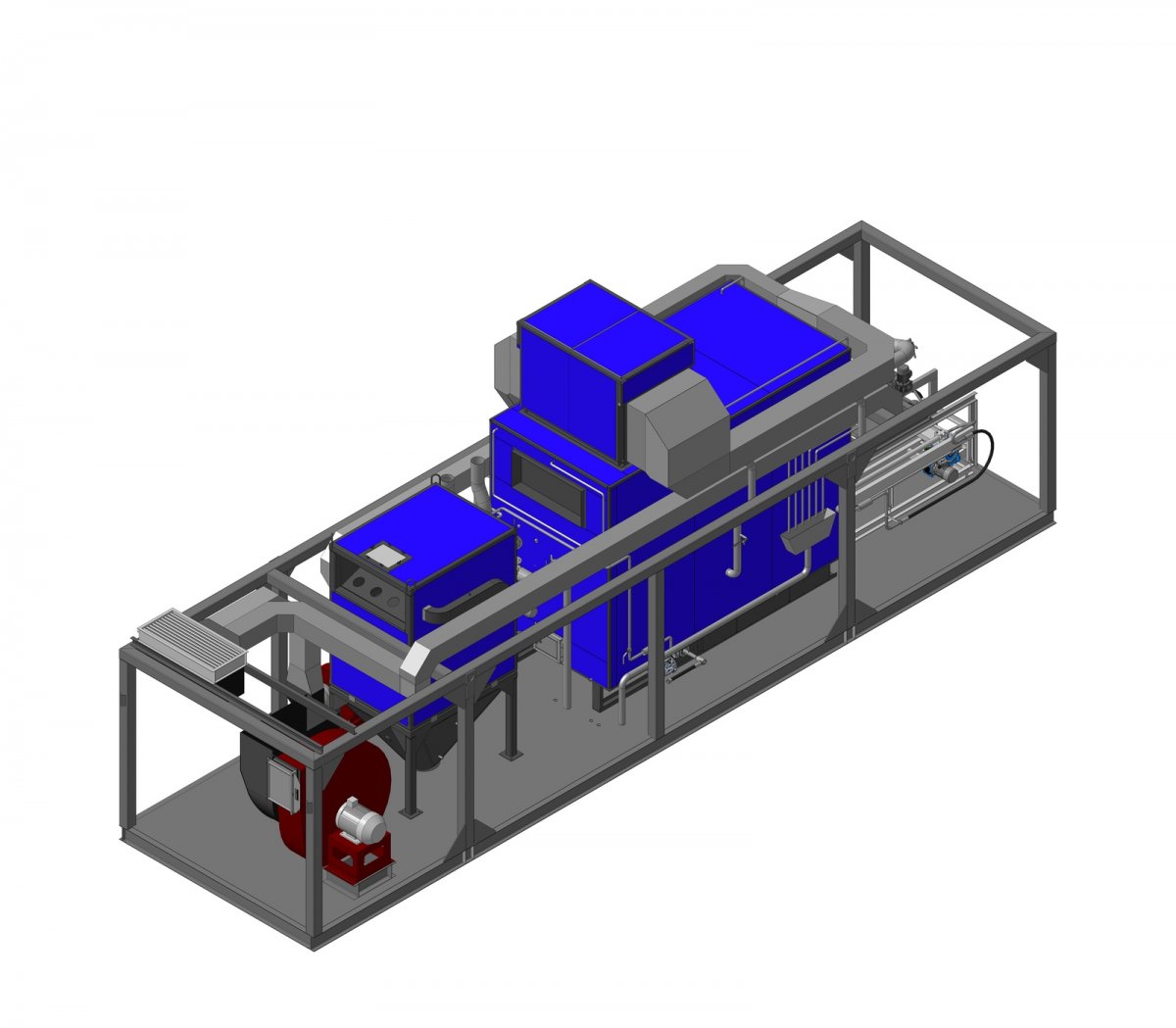

Рисунок 1 – Котельный модуль тепловой мощностью 3,5 МВт БМКУ-14

В качестве топлива для котлов, применяемых в блочно-модульных котельных установках, используется каменный уголь, бурый уголь, древесные отходы, растительные отходы, птичий помет и др.

Подобные котельные установки широко используются как для постоянного подключения, так и для временного. Монтируется на любую ровную площадку и может быть оперативно подключена к существующей системе теплоснабжения.

Компактность и быстрота установки сводит к минимуму монтажные и пусконаладочные работы. А оптимально подобранное основное и вспомогательное котельное оборудование под конкретные потребности Заказчика позволяют снизить себестоимость котельной и эксплуатационные затраты.

Автоматизированные БМКУ на твёрдом топливе имеют бункер хранения топлива. Бункер позволяет автономно работать котельной от 3 до 7 суток в зависимости от погодных условий. По желанию Заказчика может поставляться блок предварительной подготовки топлива к его сжиганию. Блок производит отделение металлических частей, сортировку угля и дробление крупных кусков с последующей подачей в бункер котельной.

Переключение с одного вида топлива на другой осуществляется в считанные минуты. Автоматизированные блочно-модульные котельные с мультитопливными котлоагрегатами незаменимы в тех регионах, где бывают перебои с поставками основного топлива. Кроме того, котельные такого типа, имеющие относительно небольшие габариты, легко перевозятся на автотранспорте (транспортабельны). Поэтому муниципальные коммунальные службы все чаще используют их в чрезвычайных ситуациях – например, приавариях на теплотрассах. Такой модуль подвозят к оставшимся без тепла домам и подключают с помощью шлангов к отопительной системе. Параллельно устраняется авария на трассе.

БМКУ с обслуживающим персоналом оснащается складом топлива, обеспечивающим запас на 2-14 суток в зависимости от способа доставки топлива. Внутри каждого котельного модуля БМКУ размещается индивидуальный расходный бункер топлива, обеспечивающий работу котла на номинальной нагрузке продолжительностью не менее 3,5 часов.

В зависимости от требований Заказчика котельные оснащаются системой топливоподачи различной механизации и производительности.

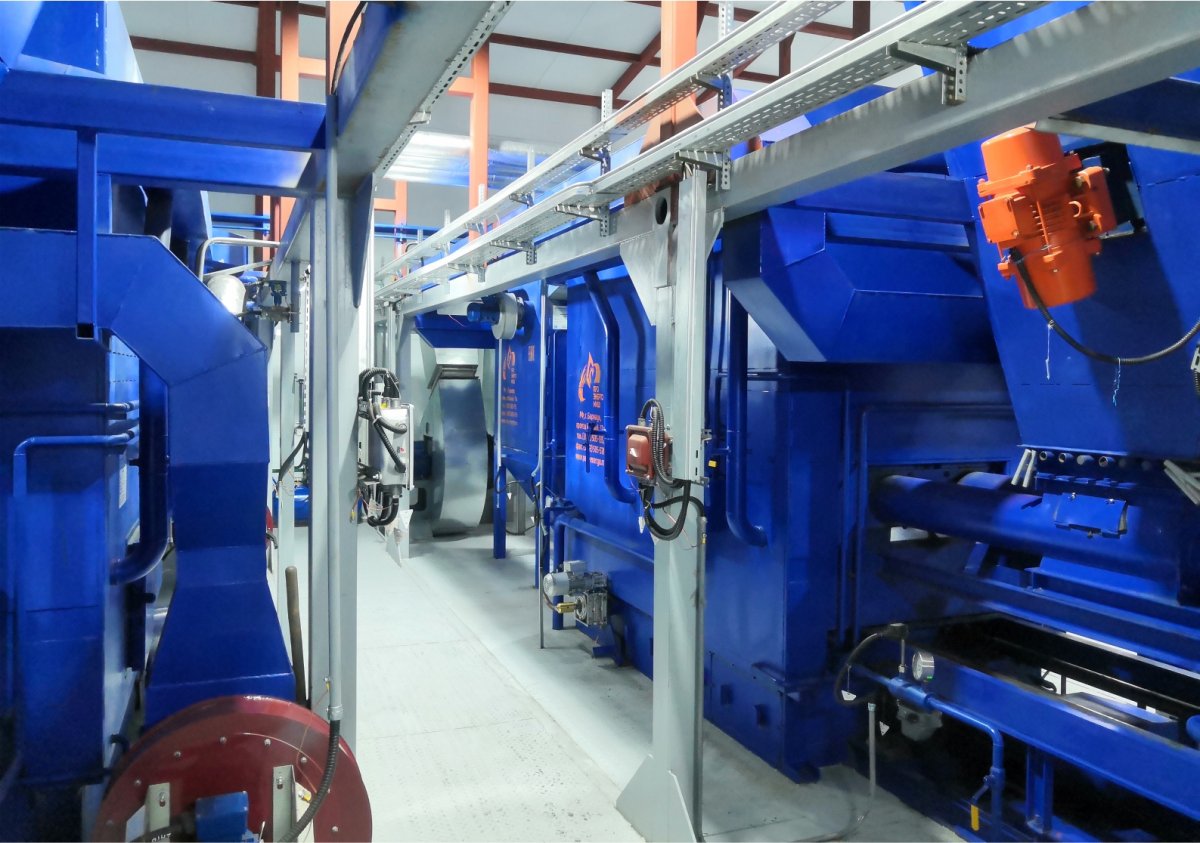

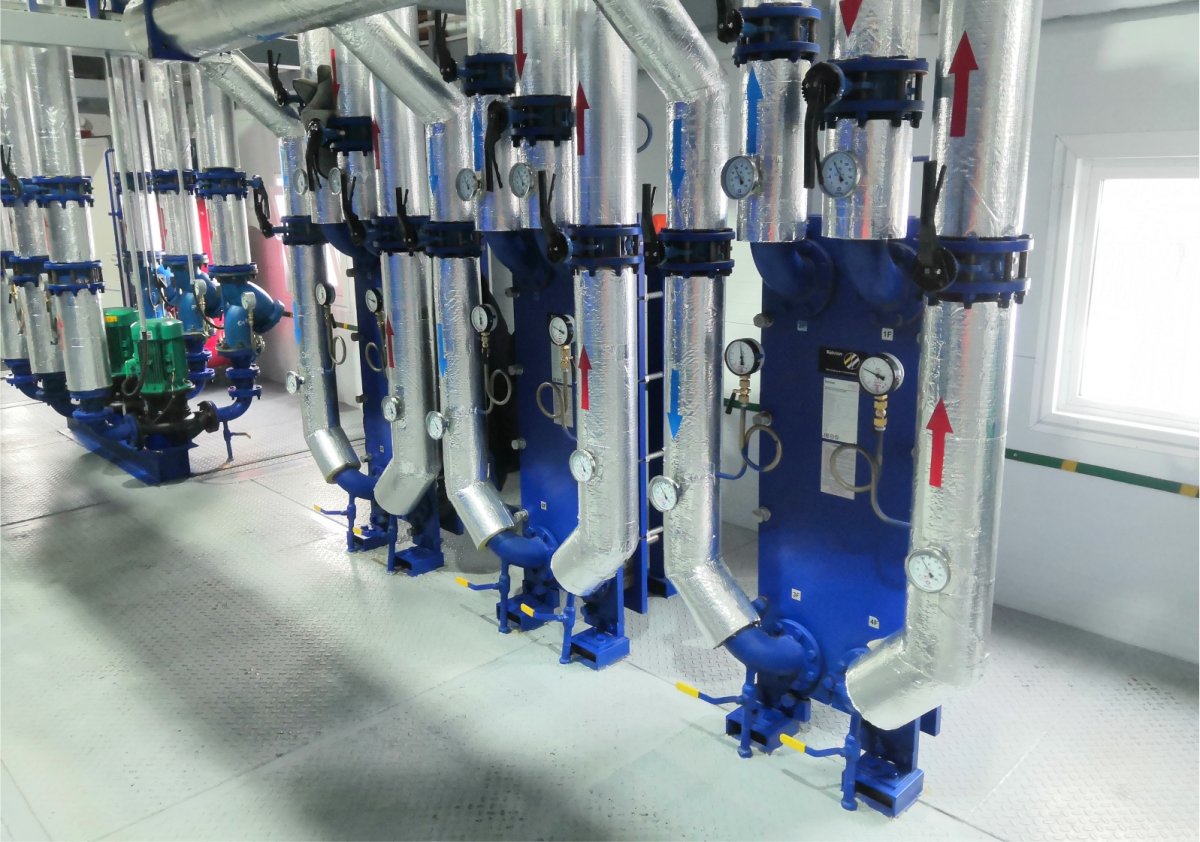

Фото 2 – Блочно-модульная котельная установка мощностью 7,5 МВт, Кемеровская область.

БМКУ оснащаются системой автоматизации, которая регулирует мощность установки. По степени автоматизации БМКУ подразделяются на минимально автоматизированные, автоматизированные, автоматизированные с передачей информации на диспетчерский пункт.

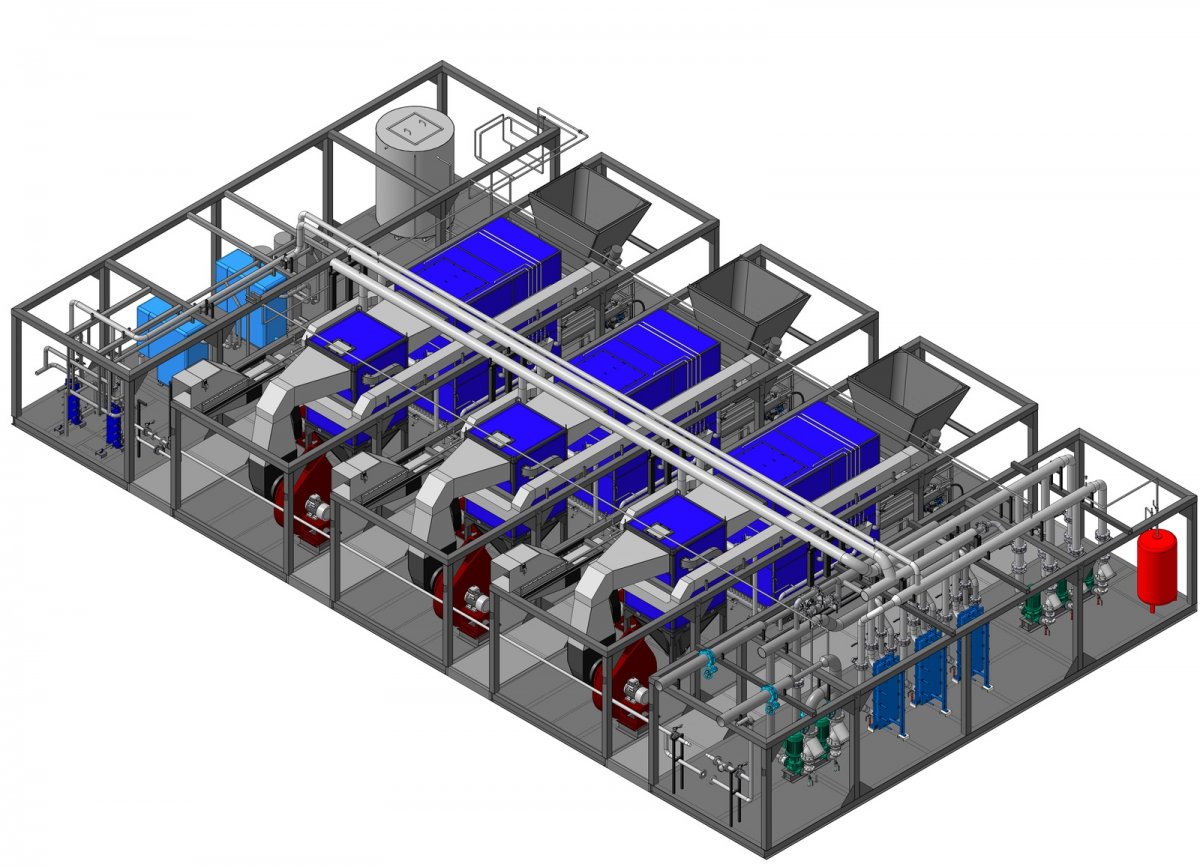

Рисунок 2 – БМКУ-7,5 Рисунок 3 – Модуль котельный мощностью 2,5 МВт БМКУ-7,5

УСЛОВИЯ ЭКСПЛУАТАЦИИ:

температура окружающего воздуха от минус 60°С до плюс 40°С;
относительная влажность – не более 80%;
допустимая вибрация, не более: частота – 25 Гц; амплитуда – 0,1 мм;
напряженность внешних постоянных и переменных (50 Гц) магнитных полей – не более 400 А/м.

Фото 3 – Блочно-модульная котельная установка мощностью 5 МВт на базе
двух котлов КВм-2,5 КБ, Республика Саха (Якутия)

ДОСТОИНСТВА МОДУЛЬНЫХ КОТЕЛЬНЫХ УСТАНОВОК

БМКУ поставляется блоками в максимальной заводской готовности, со смонтированным технологическим оборудованием, что значительно снижает сроки и стоимость монтажа котельной;
уменьшение себестоимости вырабатываемой тепловой энергии за счет сокращения затрат на использование теплотрасс, снижения потерь теплоносителей и тепла при доставке к потребителю;
высокий уровень технологической оснащенности, обеспечивающий безаварийное использование котельных в любых природных условиях;
снижение затрат на капитальное строительство;
высокое качество готовой установки за счет сборки оборудования в производственных заводских условиях;
короткие сроки производства, транспортировки, сборочных, пусконаладочных работ и сдачи объекта.

Рисунок 4 – БМКУ-14

Рисунок 5 – БМКУ-5

БЫСТРОВОЗВОДИМЫЕ КОТЕЛЬНЫЕ

Котельные с котлоагрегатами единичной тепловой мощностью более 3,5 МВт для водогрейных котельных и свыше 2,5 т/ч для паровых котельных выполняются в быстровозводимом (быстросборном) исполнении. Здание таких котельных имеет металлический каркас. В качестве наружных ограждающих конструкций применяются сэндвич-панели различной толщины, в зависимости от климатических характеристик региона строительства.

Оборудование поставляется на площадку строительства монтажными или транспортабельными блоками. Полная сборка и обвязка быстровозводимых котельных выполняется строительно-монтажной организацией на месте строительства котельной.

Фото 4 – Паровая котельная паропроизводительностью 10 т.пара/ч на базе
котла Е-10-1,4-300 ОИ на лузге подсолнечника, Республика Адыгея

Фото 5 – Котельная тепловой мощностью 30,24 МВт с четырьмя котлами
КВ 7,56 - 100 ШпВТ, Кемеровская область
