Технология Торнадо для энергетических котлов

Минимизация атмосферных выбросов и утилизация золы с уходом от жидкого шлака к низкотемпературному сжиганию – это жесткие требования к тепловым электростанциям по нормам ЕС, Китая, США и других развитых стран. При этом в энергетике основными остаются котлы пылеугольного типа, схемы организации топочного процесса в которых известны, по-видимому, ещё с момента появления технологии: с фронтовым расположением горелок и L – образным факелом; с боковым, встречным расположением горелок, с угловым расположением горелок – тангенциальная и инвертная, с U – образным факелом.

В России в настоящее время новые энергетические котлы практически не вводятся, имеют низкие показатели, из-за шлакования быстро изнашиваются, характерно старение их парка, существенно отставание в техническом развитии топочных процессов.

Разработанная и проверенная на котлах промышленной энергетики, имеющая принципиальную новизну низкотемпературная технология «Торнадо» может в значительной мере разрешить указанные проблемы, повысить эффективность и экологические характеристики ТЭЦ.

Технология пригодна как для создания новых, так и усовершенствования и замены имеющихся котлов благодаря широкому кругу разработок. Топки могут быть выполнены с вертикальной осью вихря или с горизонтальной осью – радиальные, в том числе компактные радиальные дубль-топки, которые за счет малых габаритов котла дают большую экономию средств при строительстве котельной. Провал дожигается и шлак выгружается охлажденным, в пригодном для строительства виде.

ВВЕДЕНИЕ ТЕХНОЛОГИИ «ТОРНАДО» ПОЗВОЛЯЕТ ДОСТИЧЬ ВЫСОКИХ ЭКОНОМИЧЕСКИХ И ЭКОЛОГИЧЕСКИХ ПРЕИМУЩЕСТВ ПРИ РЕКОНСТРУКЦИИ И СОЗДАНИИ МОЩНЫХ ЭНЕРГЕТИЧЕСКИХ КОТЛОВ, В ТОМ ЧИСЛЕ:

1. Обеспечить бесшлаковочный режим работы пылеугольных топок.

2. Увеличивать мощность котлов в существующей котельной ячейке.

3. Снижать сроки строительства и капитальные затраты на фундаменты и строительную часть здания котельного цеха.

4. Переводить котлы с расчетных топлив на более дешевые местные угли и углесодержащие отходы простой перенастройкой котлоагрегата.

5. Переводить котлы с жидким шлаком на экологически более эффективную работу с удалением шлака в твердом виде.

6. Переводить на пылеугольное сжигание газомазутные котлы с заменой газа и мазута на более дешевый уголь, в том числе местных месторождений.

7. Снижать эмиссию оксидов азота NOx до 100-200 мгм/м3 и ниже за счет применения ступенчатой схемы дутья и дожигания выхлопа вихревой топки, включая подачу в неё дожигающего топлива.

8. Просто и экономично регулировать перегрев пара путем управляемого дожигания выхлопа вихревой топки «Торнадо».

9. Использовать летучую золу и шлакозольный остаток для продажи в стройиндустрию.

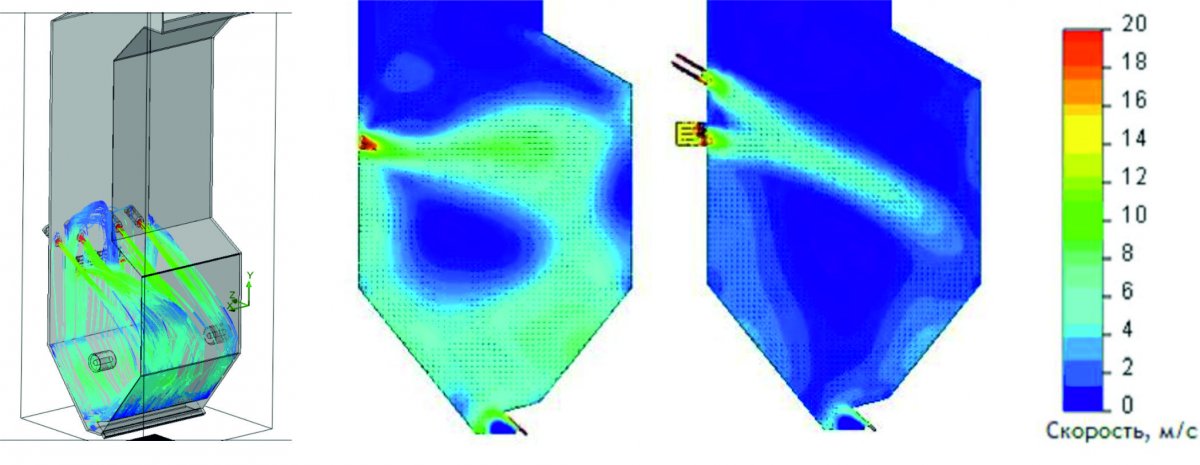

Поле и векторы скоростей в сечении по V-горелкам котла ЧКД-35-39-450 (Болгария)
